HRC シリアルI/F互換回路
汎用基板を使って自作すれば、2000円かからないと思います。

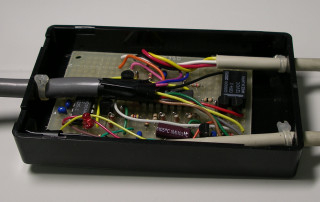

右画像は自作のものですが、リレーとかロガー関連の余計なものも乗っかっています。
| 部品番号 | 記載 | 内容など |
|---|---|---|
| IC1 | LM393N | 2回路入りコンパレータ |
| IC2 | MAX232 | RS232C レベルコンバータ ADM3202,SP3232EHなど |
| IC3 | 78L05Z | 3端子レギュレータ TA4805S,XC6202など |
| TR1,TR2 | 2SC1815 | |
| LED1 | 作動表示灯 | |
| D1,D2 | 1N4148 | |
| C1,C3,C9 | 0.1μF | パスコン |
| C2 | 47μF 35V | |
| C4,C5,C6,C7,C8 | 10μF 25V | ADM3202,SP3232EH使用時は0.1μFのセラコン等を使用 |
| R1 | 110〜470Ω | LED電流制限抵抗 |
| R2,R3 | 22kΩ | |
| R4,R6,R12,R15,R16 | 4.7kΩ | |
| R5,R17 | 10kΩ | |
| R7,R8,R11 | 12kΩ | |
| R9,R10,R13,R14 | 1.8kΩ |

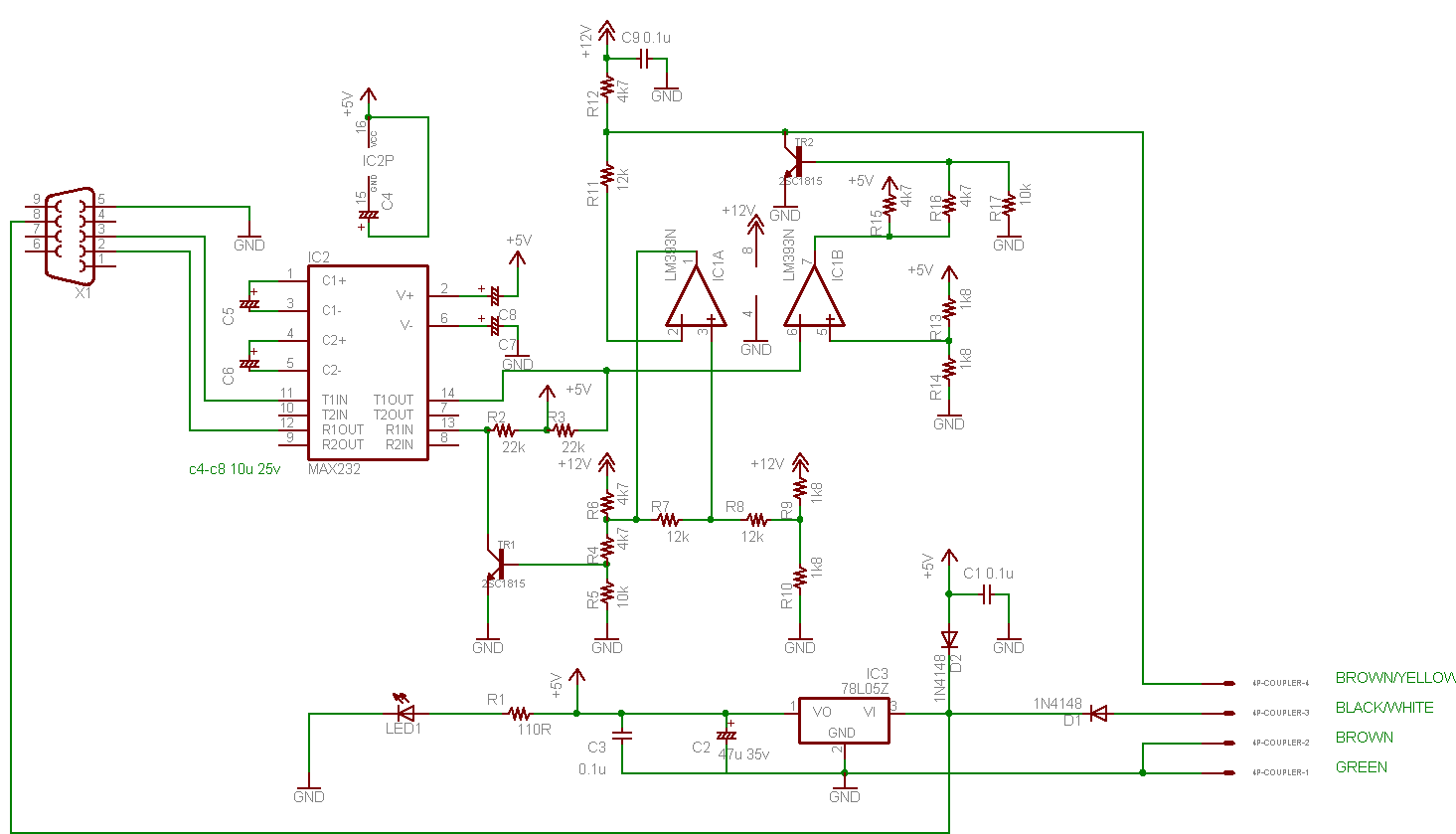

実体配線図追加しました。
