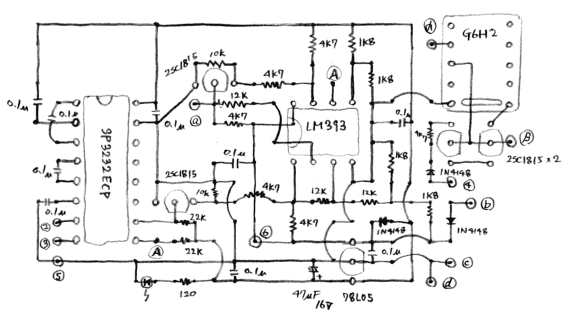

シリアルI/F互換回路 実体配線図
またまた手書きで。
右上にあるリレー(G6H2)周りの配線は、PC(RS232C)からのDTR信号でマシンのメインスイッチをONにする回路ですので、必要ない場合は無視してください。
以下のパーツリストは右図全体のものです。
- LM393 - 1
- SP3232ECP(or ADM3202AN) - 1
- 2SC1815 - 4
- 78L05 - 1
- G6H2 - 1
- 1N4148 - 3
- 47uF 16V - 1
- 0.1uF - 9
- LED - 1
- 22k - 2
- 12k - 3
- 10k - 2
- 4k7 - 6
- 1k8 - 4
- 120R - 1
- 0R(ジャンパ) - 9
| RS232C | 通信カプラ(赤4P) | 結線 | DTRリレー関連 | ||||
|---|---|---|---|---|---|---|---|
| 2 | RxD | a | 茶/黄 | A-A | 結線 | α | メインSWの黒 |
| 3 | TxD | b | 黒/白(VBat) | β | メインSWの赤 | ||
| 4 | DTR | c | 緑(GND) | ||||
| 5 | GND | d | 茶 | ||||
| 6 | DSR |
DTR信号でマシンのメインスイッチをONにする

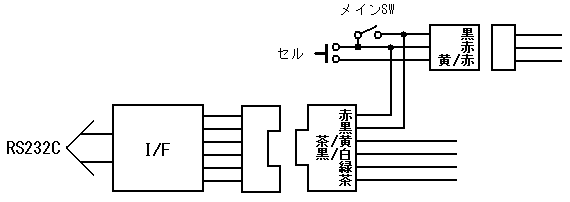

上記I/Fと、右図の配線を追加することで、DTR信号にるマシンのメインスイッチON-OFFが可能になります。ECU-Tool海賊版では、インストールフォルダの、ECU-Tool.cfgというテキストファイルに(存在しない場合は作成し)、
DTRRellay=1
と書いて保存し、ECU-Tool海賊版を起動するとDTRリレー制御が有効になります。
さらに無線化する
RS232CをBluetoothで無線化するパーツが市販されています。そのパーツを使用すれば、ECUの書き換えが無線化できます。
