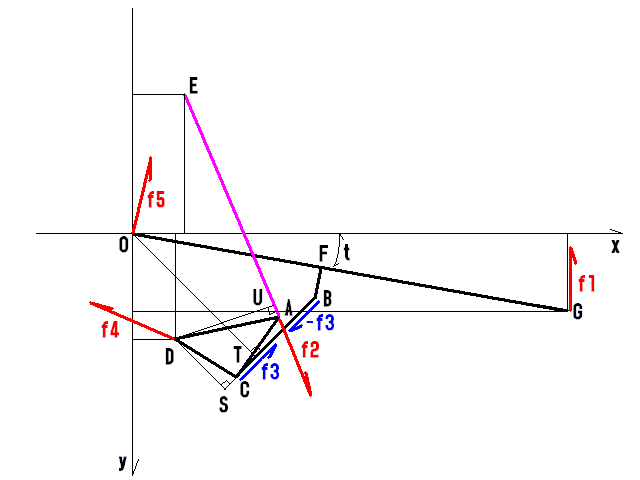

Type4(ボトムリンク)
各点説明
- O
- ピボット(原点)
- A
- リンクプレートとサスペンションの結合部
- B
- ロッドとリアフォークの接合部
- C
- リンクプレートとロッドの接合部
- D
- リンクプレートとシャーシ部との接合部
- E
- シャーシ部とサスペンションの結合部
- F
- 点Bから線分OG(リアフォークセンター線)に下ろした垂線の足
- G
- リアアクスル
- S
- 点Dから直線CBに下ろした垂線の足
- T
- 原点から直線CBに下ろした垂線の足
- U
- 点Dから直線AEに下ろした垂線の足
- t
- リアフォーク(OG)とx軸のなす角
各点の添字x、yはそれぞれのx座標とy座標。
座標は直交座標でピボットを原点としマシン水平後方がx軸の正、路面への鉛直線方向がy軸正。
- f1
- アクスル荷重
- f2
- リアサス反力
- f3
- ロッドの荷重
- f4
- シャーシ部とリンクプレート接合部の応力
- f5
- ピボットが受ける荷重
各力の添字x、yはそれぞれの力のx軸方向とy軸方向の分力。
既知の値
E(Ex,Ey)：シャーシ部とサスペンションの結合部座標
D(Dx,Dy)：シャーシ側リンク取り付け位置座標
AC,CD,AD：リンクプレート三辺の長さ
BC：テンションロッド長
OG：リアフォーク長
OF,BF
Gy0：リアアクスルの初期位置(mm)
k：スプリングレート(kgf/mm)
ini：プリロード(mm)
求める値
リアアクスルが j mmストロークしたときの
ratio：リンクレシオ
stroke：サスストローク
f1(f1x,f1y)：アクスル荷重
f2(f2x,f2y)：サス反力
f3(f3x,f3y)：ロッド荷重
f4(f4x,f4y)：シャーシ部とリンクプレート接合部の応力
f5(f5x,f5y)：ピボット荷重
考え方
まずピボット(原点O)を瞬間中心とし、リアフォークに関して考える。
a = RL(C,B,O)：点Cから点Bを見たときの原点Oの位置
とすると、
f1 * Gx = a * (-f3) * OT ───①
が成り立つ。
次に点Dを瞬間中心として△ACDを考える
b = RL(D,A,E) * RL(D,C,B)
とすると、
f3 * DS = b * f2 * DU
が成り立ち、f3について解くと
f3 = b * f2 * DU / DS ───②
これを①式に代入して
f1 * Gx = -a * b * f2 * OT * DU / DS
よって
リンクレシオ：ratio = f1/f2 = -a * b * (OT * DU) / (DS * Gx)
実際に計算する
Gy = Gy0 - j
t = Asin(Gy/OG) Asin：アークサイン
Gx = OG * cos(t)
点F(Fx,Fy)を求める
Fx = OF * cos(t)
Fy = OF * sin(t)
点B(Bx,By)を求める
∠FOB = Atan(BF/OF)
OB = Sqr( BF^2 + OF^2 )
よって
Bx = OB * cos(t + ∠FOB)
By = OB * sin(t + ∠FOB)
点B(Bx,By)を中心とし半径BCの円と点D(Dx,Dy)を中心とし半径CDの円の交点C(Cx,Cy)
Cx = enkoten(1,n,Bx,By,BC,Dx,Dy,CD) enkoten：エクセルシート参照
Cy = enkoten(2,n,Bx,By,BC,Dx,Dy,CD)
点C(Cx,Cy)を中心とし半径ACの円と点D(Dx,Dy)を中心とし半径ADの円の交点A(Ax,Ay)
Ax = enkoten(1,n,Cx,Cy,AC,Dx,Dy,AD)
Ay = enkoten(2,n,Cx,Cy,AC,Dx,Dy,AD)
それぞれ２値を取るため、計４つの解が存在するので、うちひとつを選択する。
この時サス長は
AE = Sqr((Ax-Ex)^2 + (Ay-Ey)^2)
となり、j=0 の時のサス長(サス自由長)を AE0 とする。
よってサスストロークは
stroke = AE0 - AE
二点A、Eを通る直線と点Dの距離
DU = kyori_b(D,A,E)
二点C、Bを通る直線と原点Oの距離
OT = kyori_b(O,C,B)
二点C、Bを通る直線と点Dの距離
DS = kyori_b(D,C,B)
各点の位置関係
a = RL(C,B,O)
b = RL(D,A,E) * RL(D,C,B)
レシオを求める
上記より
ratio = -a * b * (OT * DU) / (DS * Gx)
が計算される
次に荷重計算
サス荷重
f2 = k * (stroke + ini)
f2x = f2 * ((Ax-Ex) / AE )
f2y = f2 * ((Ay-Ey) / AE )
アクスル荷重
f1 = f2 * ratio
f1x = 0
f1y = -f1
テンションロッド荷重
②式より
f3 = b * f2 * DU / DS
f3x = f3 * ((Bx-Cx) / BC )
f3y = f3 * ((By-Cy) / BC )
リンクプレート(△ACD)の釣り合いを考えると
f2x + f3x + f4x = 0
f2y + f3y + f4y = 0
よって
f4x = -(f2x + f3x)
f4y = -(f2y + f3y)
f4 = Sqr(f4x^2 + f4y^2)
全体の釣り合いを考えると、
f1x + f2x + f4x + f5x = 0
f1y + f2y + f4y + f5y = 0
なので、
ピボット荷重
f5x = -(f2x + f4x)
f5y = f1 - (f2y + f4y)
f5 = Sqr(f5x^2 + f5y^2)
検証
リンク比に対する検証
Type3と同様。
